型号：SR系列
功率：146.92-810KW
生产能力：140-320TPH

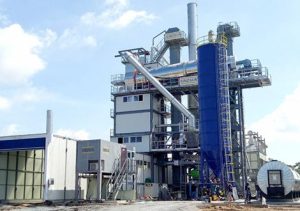

热再生沥青搅拌站
SR系列整体式高比例沥青再生设备
特点
搅拌主机安置在再生楼上，改变再生料传统加热模式，结构设计新颖，原生站和再生站一体式设计，高再生料添加比例，产量相对较高。
再生干燥滚筒造型独特，刮料板的设计可以防止粘料，生产高效稳定，维护安全简便。
高温废气通过回程烟道返回干燥滚筒再次利用，节约能耗的同时减轻除尘设备负担。
此再生方式旧料添加比例可控。
沥青温拌装置
优势
1. 提高回收料添加比例，减少能耗和生产成本。
2. 有效减轻沥青老化，减少如沥青烟等温室气体排放，改善工作环境。
3. 延长沥青拌合站设备使用寿命，减少设备运营成本。
4. 能适应各种工作环境，尤其是低温条件下长期大型的隧道建设。
5. 各技术性能符合建设标准要求，提高沥青和石料的施工性能。
技术参数
| 型号 | SR1510 | SR2010 | SR2015 | SR3015 | SR3020 | |
| 原生站产量(t/h) | 120 | 160 | 160 | 240 | 240 | |
| 再生站产量(t/h) | 80 | 80 | 120 | 120 | 160 | |
| 再生/原生比例 (%) | 50% | 33% | 50% | 37.5% | 50% | |
| 拌缸容量 (Kg) | 2000 | 3000 | 4000 | |||
| 总产量 (t/h) | 140-160 | 200-240 | 280-320 | |||
| 布袋除尘面积 (m2) | 650 | 920 | 1200 | |||
| 滚筒尺寸(m) | Φ1.95×8 | Φ2.25×9 | Φ2.5×10 | |||
| 燃烧器产量(MW) | 14.8 | 19.7 | 29.6 | |||
| 再生滚筒尺寸(m) | Φ2.25×8 | Φ2.5×10 | Φ2.5×12 | |||
| 再生燃烧器产量(MW) | 9.8 | 14.8 | 19.7 | |||
| 燃料类型 | 煤/天然气/柴油/重油 | |||||
| 尾气排放浓度(mg/Nm3) | ≤30 | |||||
能源节约分析
| 混合料类型 | AC-20 25% RAP 再生沥青 | AC-13 SAB 改性沥青 | ||
| 泡沫沥青温拌 | 热拌 | 泡沫沥青温拌 | 热拌 | |
| 温度(℃) | 130~135 | 155~165 | 145~150 | 170~175 |
| 平均尾气排放浓度
(m3/t) |
4.9 | 7.3 | 4.8 | 7.7 |
| 使用温拌节约费用
(Yuan/t) |
7.3-4.9=2.4 | 7.7-4.8=2.9 | ||
| 节约煤气成本(Yuan/t) | 3.58*2.4=8.59 | 3.58*2.9=10.38 | ||
| 节约部分能量 (%) | 2.4/7.3*100=32.88 | 2.9/7.7*100=37.66 | ||
再生沥青破碎设备
| 型号 | PS-60 |
| 产量 | 60t/h |
| 输送机功率 | 5.5kw |
| 破拱功率 | 0.37kw×3 |
| 供料皮带功率 | 5.5kw |
| 返回皮带功率 | 5.5kw×2 |
| 振动功率 | 2.6kw×2 |
| 破碎机功率 | 37kw |
| 出料皮带功率 | 5.5kw×2 |
| 总功率 | 77kw |
